B.1.3.4 コネクタとジョイント

サプライヤー

ファクトリージョイント (工場接合済みジョイント) は、製造工程中にケーブル製造業者によって業者工場で設置されます。

アジア市場向け英国サプライヤー:

First Subsea, Subsea Energy Solutions.

日本のサプライヤー:

古河電気工業

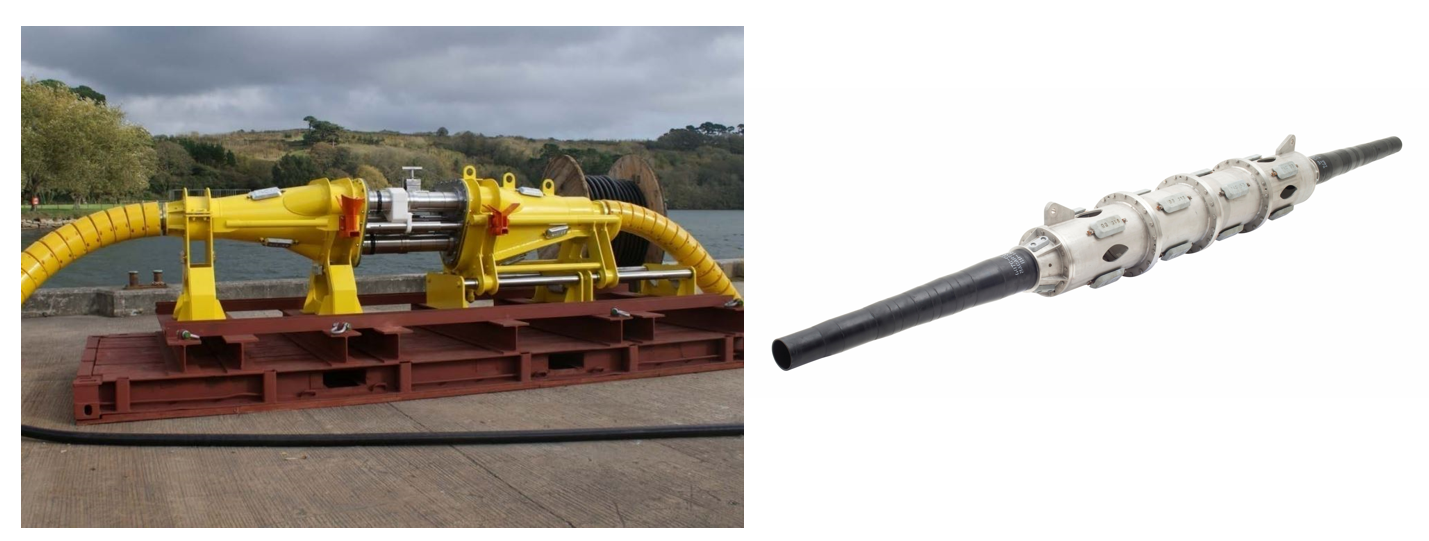

ドライメイトコネクタとウェットメイトコネクタ 画像提供: MacArtney 無断複写・複製・転載を禁じます

基本情報

コネクタはケーブルの着脱を可能にし、海底または浮体下部構造に設置されます。

ドライメイトまたはウェットメイトのどちらかになります。ドライメイトコネクタは実績のある成熟された技術ですが、通常は船舶上または浮体式基礎構造物上といった、水中でない場所で行う必要があります。ウェットメイトコネクタは水中で着脱可能ですが、66 kV の電圧には対応しておらず、現在研究開発が進められている分野です。

全ての浮体式洋上風力発電所にコネクタが必要なわけではなく、開発者のメンテナンス戦略に大きく依存します。発電設備を港へ曳航するメンテナンス戦略の場合は、浮体式基礎構造物とダイナミックケーブル配線システムとの配線を切断する必要があるため、コネクタが有益となる可能性があります。66 kV ウェットメイトコネクタが開発され、アレイケーブル用途で実証された場合、港へ曳航するメンテナンス戦略を採用したプロジェクトの全てのタービンで使用される可能性が高くなります。現地のメンテナンス戦略では、タービン浮体式基礎構造物アセンブリを所定の位置に維持できるため、コネクタが不要になる場合があります。

タレットの風下方向に旋回する浮体式基礎構造物の設計には、回転式コネクタが必要です。

ケーブルジョイントは通常、海底に設置されます。ジョイントには 2 つのタイプがあります:

• ファクトリー フレキシブル ジョイントは、ケーブル組立作業中にケーブル芯の個々の区間を 1 つの連続したケーブルとなるように接続します。重要なのは、接合部がケーブルの残りの部分と同じ電気的、機械的、および熱的特性を持ち、敷設を妨げたりケーブル障害のリスクを高めたりしないものである必要があります。
• フィールド リジッド ジョイントは製造済みの製品です。これは、運用中に障害が発生した場合に備えて、ケーブルとともに風力発電所の所有者または洋上送電事業者 (OFTO) に供給されるか、各ケーブル区間を計画的につなげるためのジョイントとして供給される場合があります。浮体式洋上風力発電所では、フィールド リジッド ジョイントを使用して、ダイナミックアレイ ケーブル セクションと静的アレイ ケーブル セクションを接続したり、浮体式洋上変電所が使用されている場合は、ダイナミックエクスポートケーブル セクションと静的エクスポートケーブル セクションを接続できます。

風力発電所間でケーブル設計に大きな差異があるため、フィールド リジッド ジョイントは一般的に特注品となります。特に洋上送電事業者 （OFTO) では、広範なケーブル設計に適合するジョイントの開発に関心が高まっています。

内容

• ドライメイトコネクタ
• ファクトリージョイント
• フィールド リジッド ジョイント
• ウェットメイトコネクタ
